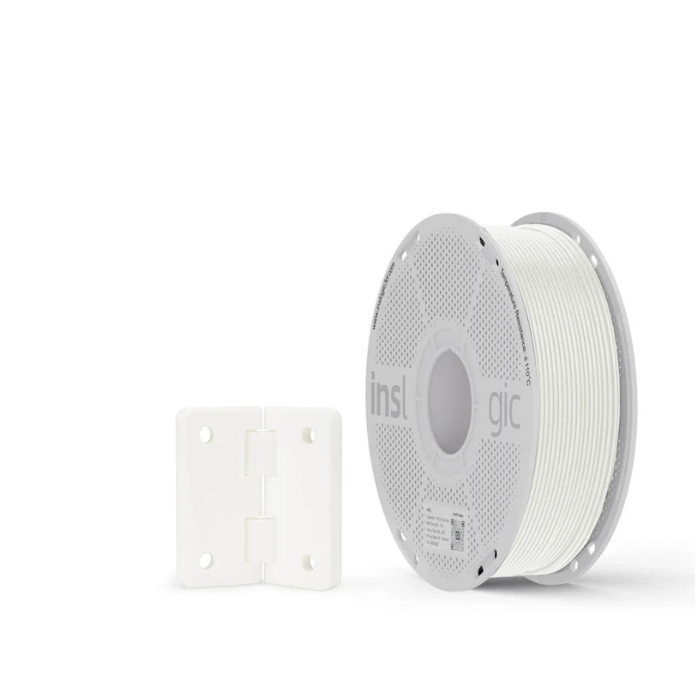

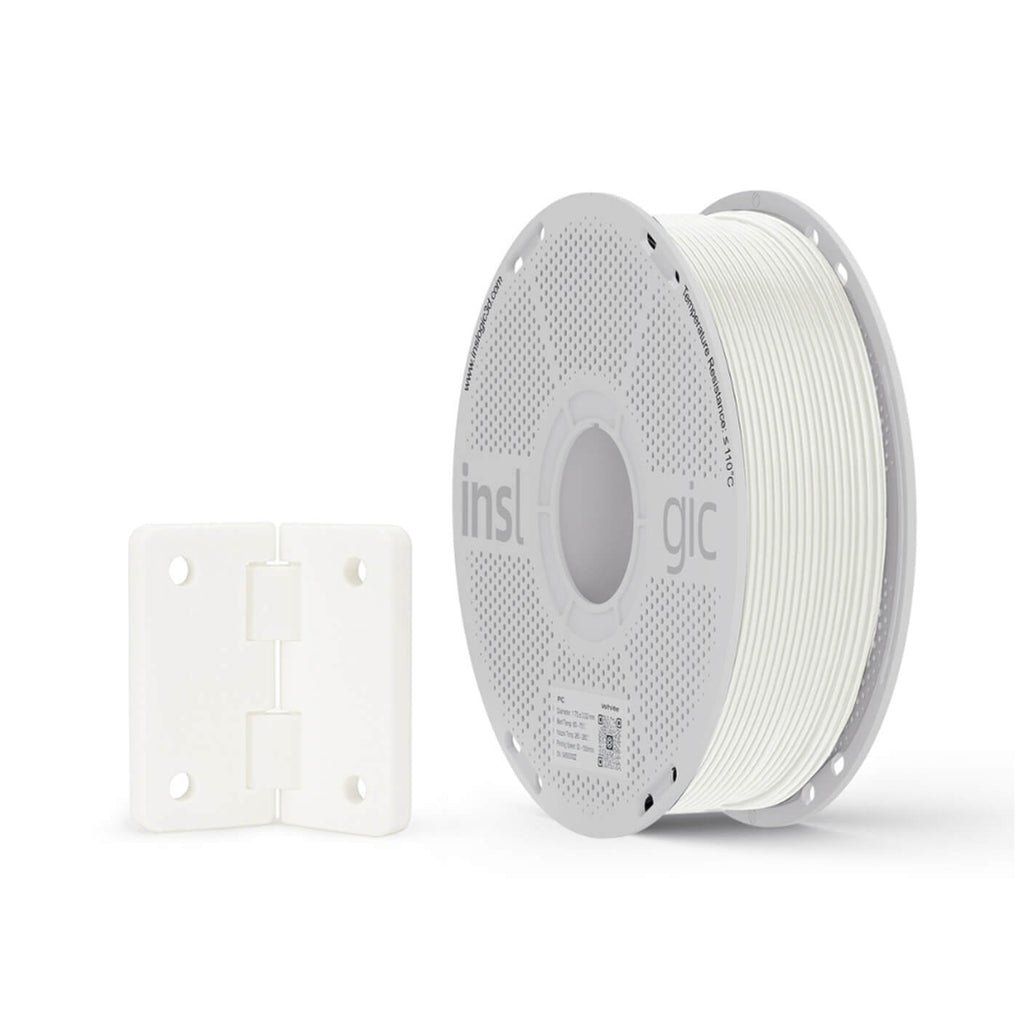

INSLOGIC • MALZEME VE UYGULAMA REHBERİ Inslogic PC Natural Filament 1.75mm 1kg PC, polikarbonattır. Inslogic bu malzemeyi darbe dayanımı, rijitlik ve fonksiyonel parça üretimi için sunar. Muhafaza, montaj braketi ve mekanizma prototipi tasarlarken değerlendirilebilir; yüksek tabla sıcaklığı gereksinimi yazıcı seçiminde belirleyicidir. Öncelik: darbe alan fonksiyonel parçalar Bu kart: 1,75 mm çap • 1 kg net filament • Natural Ürün/seri görseli. Aşağıdaki fotoğraflar malzemenin uygulama örneklerini gösterir. ÇEKME DAYANIMI55 MPa EĞİLME MODÜLÜ2.080 MPa HDT • 0,45 MPa101 °C PC nedir, seçimde neye bakmalısınız? Bir duvar tutucusunun yalnız ağırlığı taşıması değil, çarpma veya montaj sırasında oluşan yüklere de dayanması gerekebilir. PC için verilen darbe ve çekme değerleri bu farklı yük türlerini ayrı ayrı düşünmenize yardımcı olur. Parçanın köşeleri, vida yuvaları ve baskı yönü de en az malzeme kadar önemlidir. 100–110 °C tabla ve 260–280 °C nozul aralığını yazıcınızın sürekli çalışmasına izin verilen sınırlarla karşılaştırın. Kapalı hazne ve uygun tabla yapıştırıcısı üretici önerileri arasındadır. Natural görünüm, optik sınıf şeffaflık veya cam berraklığı garantisi değildir. PC ile neler yapılabilir? Aşağıdaki fikirler, üreticinin kullanım örnekleri temel alınarak hazırlanmış tasarım önerileridir. Her birinde malzemenin yanında parçanın şekli, üretimi ve çalışma koşulu da sonucu belirler. Montaj braketi ve duvar tutucu Üreticinin örneklerinde bağlantı parçaları bulunur. Yükün uygulanacağı yönü düşünün; ince bir kol yerine geometriye destek nervürü eklemek çoğu zaman malzeme değiştirmekten daha doğrudan bir tasarım kararıdır. Koruyucu muhafaza Sensör ve elektronik prototiplerin gövde veya kapakları. Elektriksel yalıtım üretici tarafından nitel olarak belirtilir; bu, basılan muhafazanın belirli bir gerilim veya güvenlik sınıfına onaylı olduğu anlamına gelmez. Mekanizma ve montaj prototipi Dişli, bağlantı elemanı ve oturma yüzeylerini sınamak için örnekler vardır. Montaj toleransını, yük altında esnemeyi ve tekrarlı kullanımda gevşemeyi ayrı kontrol edin. PC duvar tutucu örneği: bağlantı geometrisi ve yük yönü birlikte tasarlanır. Üreticinin PC parça örnekleri: muhafazalar, bağlantılar ve mekanizma prototipleri. Benzer filamentlerden farkı ne? PC-ABS her ölçütte PC’den üstün değildir. Inslogic PC için çekme dayanımı 55 MPa, çentikli Izod 38 kJ/m²; PC-ABS için 42 MPa ve 70 kJ/m² bildiriyor. Çekme yüküyle darbe yükü farklıdır. Bu yüzden “hangisi daha sağlam?” sorusunu parçanın nasıl zorlanacağıyla birlikte yanıtlayın. Karşılaştırmalar Inslogic’in ilgili ürün verileriyle sınırlıdır; bütün PA, PC, GF veya CF filamentler için genellenemez. Numune üretimi ve test koşulları dikkate alınmalıdır. Teknik değerleri nasıl okumalı? Özellik Üretici değeri Malzeme PC Çap / net filament 1,75 mm / 1 kg Çekme dayanımı 55 MPa Kopma uzaması %26 Eğilme dayanımı 80 MPa Eğilme modülü 2.080 MPa Çentikli Izod darbe 38 kJ/m² Yoğunluk 1,15 g/cm³ HDT (0,45 MPa) 101 °C Dayanım, rijitlik ve darbe aynı şey değil Çekme dayanımı: Çekilerek zorlanan numunenin gerilme düzeyini anlatır. MPa değeri doğrudan “kaç kilogram taşır?” cevabı değildir. Eğilme modülü: Eğilmeye karşı rijitliği anlamaya yardım eder. Yüksek değer, aynı geometride daha az esneme beklentisi demektir. Çentikli Izod: Çentik içeren standart numunenin darbe davranışıdır. Baskı parçanıza uygulanabilecek düşme yüksekliği değildir. Kopma uzaması: Test numunesinin koparken ne kadar uzadığıdır; sürekli esnetilebilirlik oranı olarak kullanılmaz. HDT, sürekli kullanım sıcaklığı değildir 101 °C, belirli bir test yükünde ölçülen deformasyon sıcaklığıdır. Bu değere bakarak parçanın aynı sıcaklıkta saatlerce yük taşıyacağını varsaymayın. Baskı yönü, katman bağları, nem, tavlama ve yük süresi gerçek parçanın davranışını değiştirir. Değerler üreticinin referans verileridir; her baskıda elde edilecek sonuç taahhüdü değildir. PC baskı ayarları ve hazırlık Bunlar Inslogic’in önerdiği başlangıç aralıklarıdır. Yazıcınızın donanım sınırlarını kontrol edin ve tam parçadan önce küçük bir deneme baskısıyla profilinizi doğrulayın. Ayar / işlem Üretici önerisi Nozul / hız 260–280 °C / en fazla 150 mm/s Tabla 100–110 °C; dokulu PEI Parça soğutma fanı Açık; üretici tabloda yüzde belirtmiyor Nozul çapı 0,4 veya 0,6 mm Baskı öncesi kurutma 70–80 °C / 4–5 saat Kurutma ile tavlamayı karıştırmayın Kurutma, baskı öncesinde filamentteki nemi azaltmak içindir. Tavlama ise basılmış parçaya uygulanan ayrı bir ısıl işlemdir; ölçü değişimine neden olabilir. Filament, makara ve kurutucunun sıcaklık sınırları birbirinden farklıdır. Tablodaki filament sıcaklığını, makara sınırını kontrol etmeden uygulamayın. Donanımı hazırlayın: Nozul, tabla ve besleme yolunun bu malzemeye uygunluğunu kontrol edin. Nemi yönetin: Belirtilen kurutma koşulunu uygulayın; filamentin tekrar nemlenmesini önlemek için kapalı ve kuru saklayın. Yüzey ve ortamı hazırlayın: Dokulu PEI ve üreticinin önerdiği uygun yapıştırıcı/kapalı hazne yaklaşımını parçaya göre değerlendirin; büyük baskıda sıcaklık kararlılığını koruyun. Küçük numuneyle başlayın: İlk katman, yüzey, delik ölçüsü ve montajı kontrol edin. Çatlama veya katman ayrılması varsa yalnız dolgu oranını artırmakla yetinmeyin. İşlevi sınayın: Son parçayı gerçek yük, sıcaklık ve ortamda değerlendirin; ölçü kritikse son işlemden sonra yeniden ölçün. PC hakkında sık sorulan sorular Darbeye dayanıklı bir duvar tutucusu için PC kullanabilir miyim? Inslogic PC, darbe alan fonksiyonel tutucu ve braket tasarımları için değerlendirilebilir. Yük kapasitesi filament adından hesaplanamaz; vida bağlantısı, kol uzunluğu, kesit ve baskı yönü gerçek parça üzerinde sınanmalıdır. PC Natural baskı cam gibi şeffaf olur mu? Natural renk tanımı optik berraklık garantisi değildir. Katmanlar, duvar kalınlığı ve baskı ayarları görünümü etkiler. Optik parça beklentisiyle satın almadan önce numune değerlendirin. PC için verilen 101 °C ne anlama geliyor? Bu, 0,45 MPa test gerilimi altında bildirilen ısı deformasyon sıcaklığıdır (HDT). Sürekli çalışma sıcaklığı değildir. Parçanın gerçek kullanım sınırı yük, süre, geometri ve ortam koşullarıyla belirlenir. Bu ürünün gramajı ve rengi nedir? Bu kart PC Natural içindir; filament çapı 1,75 mm, net filament miktarı 1 kg’dır. Uygulama fotoğrafları renk veya kutu içeriği referansı değildir; basılmış örnek parçalar ürüne dahil değildir.
