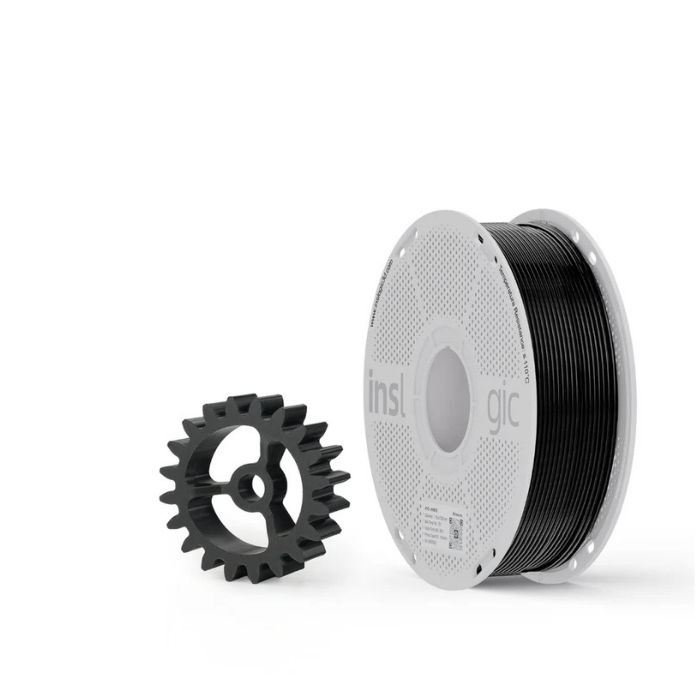

INSLOGIC • MALZEME VE UYGULAMA REHBERİ Inslogic PC-ABS Siyah Filament 1.75mm 1kg PC-ABS, polikarbonat ile ABS’nin karışımıdır. Amaç, PC’nin ısıl özelliklerini ABS’nin işlenebilirliği ve tokluğuyla bir araya getirmektir. Darbeye maruz kalabilen muhafaza, tutamak ve fonksiyonel prototipler için değerlendirilebilir. Öncelik: muhafaza ve darbe tokluğu Bu kart: 1,75 mm çap • 1 kg net filament • Siyah Ürün/seri görseli. Aşağıdaki fotoğraflar malzemenin uygulama örneklerini gösterir. ÇEKME DAYANIMI42 MPa EĞİLME MODÜLÜ2.334 MPa HDT • 0,45 MPa103 °C PC-ABS nedir, seçimde neye bakmalısınız? Tokluk, bir malzemenin darbe sırasında enerji karşılayabilmesiyle ilgilidir; rijitlik ise ne kadar esnediğini anlatır. Bir kamera korumasında bu iki özellik farklı roller oynar. PC-ABS seçerken yalnız sıcaklığa değil, darbenin nereden geleceğine ve gövdenin nasıl sabitleneceğine de bakın. Üretici kapalı hazne, uygun tabla yapıştırıcısı ve kuru kutu öneriyor. Fanı, başka bir malzemeden kopyalanmış %100 ayarında bırakmayın: PC-ABS tablosunda fan kapalıdır. Büyük düz tabanlı parçalarda ortam kararlılığı ve ilk katman tutunması özellikle önemlidir. PC-ABS ile neler yapılabilir? Aşağıdaki fikirler, üreticinin kullanım örnekleri temel alınarak hazırlanmış tasarım önerileridir. Her birinde malzemenin yanında parçanın şekli, üretimi ve çalışma koşulu da sonucu belirler. Kamera veya sensör koruması Üretici kamera kafesi örneği sunuyor. Bağlantı delikleri, lens açıklığı ve köşelerdeki et kalınlığı tasarımın dayanımını belirler; ince çıkıntıları gerçek montajda test edin. Elektronik proje kutusu Kart standoffları, kablo geçişleri ve havalandırma açıklıkları olan muhafazalar. Bu malzeme adına bakarak alev geciktirici V0 sınıfı varsaymayın; PC-ABS ile ABS FR V0 ayrı ürünlerdir. Tutamak ve atölye parçası Üreticinin uygulamaları arasında tutamak, kanca ve üretim yardımcıları bulunur. Elle sıkılan bölgelerin ergonomisini ve bağlantıların tekrarlı yük altındaki davranışını prototiple sınayın. Üreticinin kamera koruma gövdesi: açıklıklar ve bağlantılar işlevin parçasıdır. Elektronik muhafaza örneği. Görseldeki kart ve elektronik bileşenler ürüne dahil değildir; fotoğraf renk örneği değildir. Benzer filamentlerden farkı ne? Inslogic verilerinde PC-ABS’nin çentikli Izod değeri 70 kJ/m², PC’nin 38 kJ/m². Buna karşılık çekme dayanımı PC-ABS’de 42 MPa, PC’de 55 MPa. Darbe testinde önde olmak, çekmede de önde olmak demek değildir. Muhafaza için darbe davranışı, yük taşıyan ince bağlantıda ise çekme ve geometri daha belirleyici olabilir. Karşılaştırmalar Inslogic’in ilgili ürün verileriyle sınırlıdır; bütün PA, PC, GF veya CF filamentler için genellenemez. Numune üretimi ve test koşulları dikkate alınmalıdır. Teknik değerleri nasıl okumalı? Özellik Üretici değeri Malzeme PC-ABS Çap / net filament 1,75 mm / 1 kg Çekme dayanımı 42 MPa Kopma uzaması %8,6 Eğilme dayanımı 72 MPa Eğilme modülü 2.334 MPa Çentikli Izod darbe 70 kJ/m² Yoğunluk 1,08 g/cm³ HDT (0,45 MPa) 103 °C Dayanım, rijitlik ve darbe aynı şey değil Çekme dayanımı: Çekilerek zorlanan numunenin gerilme düzeyini anlatır. MPa değeri doğrudan “kaç kilogram taşır?” cevabı değildir. Eğilme modülü: Eğilmeye karşı rijitliği anlamaya yardım eder. Yüksek değer, aynı geometride daha az esneme beklentisi demektir. Çentikli Izod: Çentik içeren standart numunenin darbe davranışıdır. Baskı parçanıza uygulanabilecek düşme yüksekliği değildir. Kopma uzaması: Test numunesinin koparken ne kadar uzadığıdır; sürekli esnetilebilirlik oranı olarak kullanılmaz. HDT, sürekli kullanım sıcaklığı değildir 103 °C, belirli bir test yükünde ölçülen deformasyon sıcaklığıdır. Bu değere bakarak parçanın aynı sıcaklıkta saatlerce yük taşıyacağını varsaymayın. Baskı yönü, katman bağları, nem, tavlama ve yük süresi gerçek parçanın davranışını değiştirir. Değerler üreticinin referans verileridir; her baskıda elde edilecek sonuç taahhüdü değildir. PC-ABS baskı ayarları ve hazırlık Bunlar Inslogic’in önerdiği başlangıç aralıklarıdır. Yazıcınızın donanım sınırlarını kontrol edin ve tam parçadan önce küçük bir deneme baskısıyla profilinizi doğrulayın. Ayar / işlem Üretici önerisi Nozul / hız 260–280 °C / 50–230 mm/s Tabla 100–110 °C; dokulu PEI Parça soğutma fanı Kapalı Nozul çapı 0,4 veya 0,6 mm Baskı öncesi kurutma 70 °C / 12 saat veya 80 °C / 6 saat Kurutma ile tavlamayı karıştırmayın Kurutma, baskı öncesinde filamentteki nemi azaltmak içindir. Tavlama ise basılmış parçaya uygulanan ayrı bir ısıl işlemdir; ölçü değişimine neden olabilir. Filament, makara ve kurutucunun sıcaklık sınırları birbirinden farklıdır. Tablodaki filament sıcaklığını, makara sınırını kontrol etmeden uygulamayın. Donanımı hazırlayın: Nozul, tabla ve besleme yolunun bu malzemeye uygunluğunu kontrol edin. Nemi yönetin: Belirtilen kurutma koşulunu uygulayın; filamentin tekrar nemlenmesini önlemek için kapalı ve kuru saklayın. Yüzey ve ortamı hazırlayın: Dokulu PEI ve üreticinin önerdiği uygun yapıştırıcı/kapalı hazne yaklaşımını parçaya göre değerlendirin; büyük baskıda sıcaklık kararlılığını koruyun. Küçük numuneyle başlayın: İlk katman, yüzey, delik ölçüsü ve montajı kontrol edin. Çatlama veya katman ayrılması varsa yalnız dolgu oranını artırmakla yetinmeyin. İşlevi sınayın: Son parçayı gerçek yük, sıcaklık ve ortamda değerlendirin; ölçü kritikse son işlemden sonra yeniden ölçün. PC-ABS hakkında sık sorulan sorular Kamera koruma kafesi veya elektronik kutusu için PC-ABS uygun mu? Inslogic PC-ABS, bu kullanım örnekleriyle sunulan darbe odaklı bir malzemedir. Kamera bağlantılarını ve kutu içi sıcaklığı tasarımınızda kontrol edin. Bu ürün için ABS FR V0’ın alev sınıfı varsayılmaz. PC-ABS basarken fan açık mı olmalı? Inslogic PC-ABS üretici tablosunda parça soğutma fanı kapalıdır. Nozul 260–280 °C, tabla 100–110 °C olarak verilir. Başka bir filament profilinin fan ayarını doğrudan kopyalamayın. PC-ABS için verilen 103 °C ne anlama geliyor? Bu, 0,45 MPa test gerilimi altında bildirilen ısı deformasyon sıcaklığıdır (HDT). Sürekli çalışma sıcaklığı değildir. Parçanın gerçek kullanım sınırı yük, süre, geometri ve ortam koşullarıyla belirlenir. Bu ürünün gramajı ve rengi nedir? Bu kart PC-ABS Siyah içindir; filament çapı 1,75 mm, net filament miktarı 1 kg’dır. Uygulama fotoğrafları renk veya kutu içeriği referansı değildir; basılmış örnek parçalar ürüne dahil değildir.
