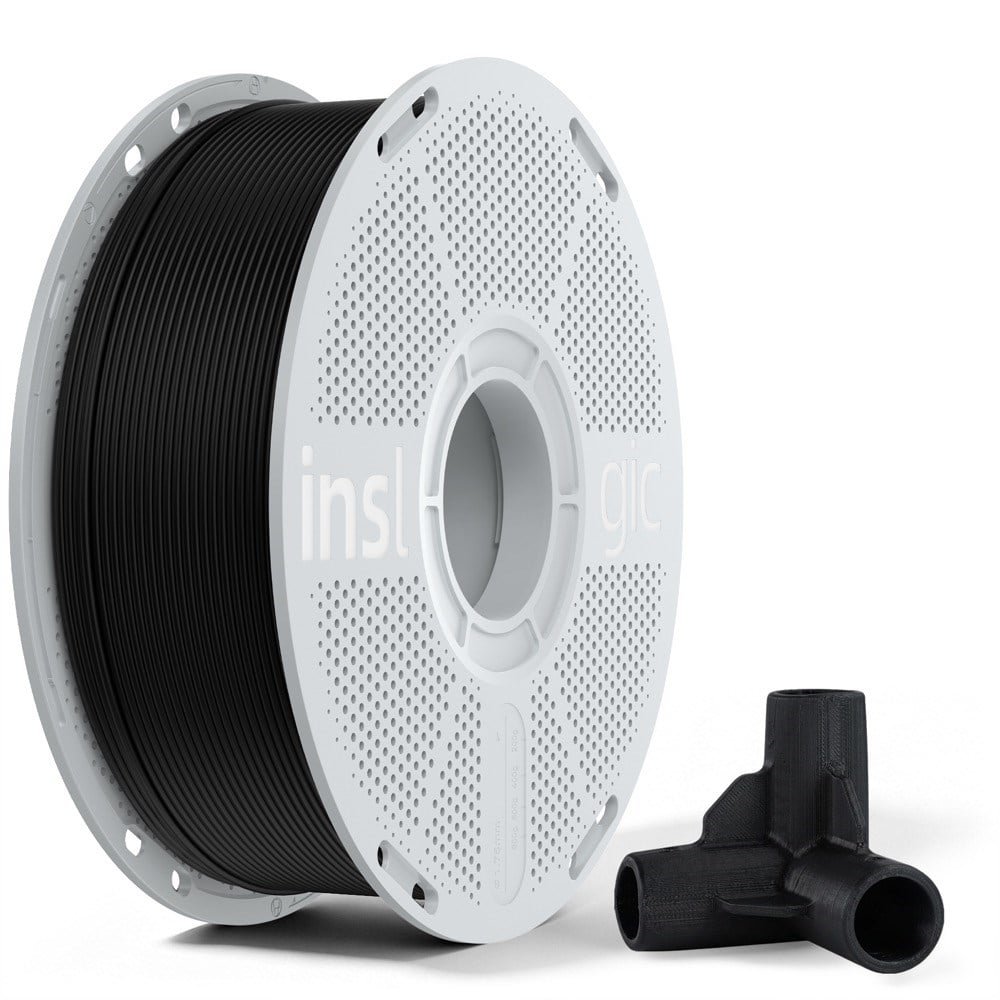

INSLOGIC • MALZEME VE UYGULAMA REHBERİ Inslogic PA6/66 Siyah Filament 1.75mm 1kg PA6/66, iki naylon yapı birimini birleştiren bir poliamid kopolimeridir. Bu ürün CF veya GF takviyeli değildir. Hareketli parçalar, aşınmaya maruz kalan temas yüzeyleri ve dayanıklı fonksiyonel prototipler için geliştirilmiştir. Öncelik: aşınma ve esneyebilme dengesi Bu kart: 1,75 mm çap • 1 kg net filament • Siyah Ürün/seri görseli. Aşağıdaki fotoğraflar malzemenin uygulama örneklerini gösterir. ÇEKME DAYANIMI79 MPa EĞİLME MODÜLÜ2.397 MPa HDT • 0,45 MPa123 °C PA6/66 nedir, seçimde neye bakmalısınız? Naylonu yalnız “sert plastik” olarak düşünmeyin. Bir parçanın yük altında bir miktar şekil değiştirebilmesi, aniden kırılmaması gereken tasarımlarda işe yarayabilir. Fakat bu davranış, ölçüsünü hiç değiştirmemesi gereken bir mastarda istenmeyebilir. Kullanım amacınız, takviyesiz PA6/66 ile elyaflı naylonlar arasındaki seçimi belirler. PA6/66 nem alır. Baskıdan önce kurutma, uzun baskılarda kuru kutudan besleme ve sonrasında kapalı saklama önemlidir. Ortam nemi bitmiş parçanın ölçüsünü ve mekanik davranışını da etkileyebilir. Toleranslı birleşimleri kullanılacak ortamda tekrar kontrol edin. PA6/66 ile neler yapılabilir? Aşağıdaki fikirler, üreticinin kullanım örnekleri temel alınarak hazırlanmış tasarım önerileridir. Her birinde malzemenin yanında parçanın şekli, üretimi ve çalışma koşulu da sonucu belirler. Burç, kayıcı ve hareketli prototip Üretici düşük sürtünme ve aşınma direncini öne çıkarıyor. Hareketli bir birleşimde boşluk, karşı yüzey ve yağlama koşulunu birlikte değerlendirin. Dişli ve mekanizma denemesi Özel dişli geometrilerini ve montaj mesafelerini deneyebilirsiniz. Malzeme seçimi tek başına uygun diş kalınlığı, tork veya çalışma ömrünü garanti etmez. Atölye aparatları Dayamalar, tutucular ve tekrar kullanılabilen montaj yardımcıları. Yağ, yakıt ve yağlayıcılara direnç üretici tarafından belirtilir; belirli kimyasal, derişim ve sıcaklık için ayrıca uygunluk kontrolü gerekir. Üreticinin naylon baskı örneği: mekanizma geometrisini prototiplemek için bir kullanım fikri. PA6/66 ile üretilmiş örnek parçalar. Fotoğraftaki Natural renk, Siyah ürünün rengini temsil etmez. Benzer filamentlerden farkı ne? Takviyesiz PA6/66 için eğilme modülü 2.397 MPa; PA6-CF için 10.202 MPa ve PA6-GF25 için 16.596 MPa olarak veriliyor. Daha yüksek modül, aynı geometride eğilmeye daha fazla direnç anlamına gelir. PA6/66’nın %32 kopma uzaması ise TPU gibi kauçuksu bir malzeme olduğu anlamına gelmez; kopma uzaması ile günlük kullanım esnekliği aynı ölçüm değildir. Karşılaştırmalar Inslogic’in ilgili ürün verileriyle sınırlıdır; bütün PA, PC, GF veya CF filamentler için genellenemez. Numune üretimi ve test koşulları dikkate alınmalıdır. Teknik değerleri nasıl okumalı? Özellik Üretici değeri Malzeme PA6/66 Çap / net filament 1,75 mm / 1 kg Çekme dayanımı 79 MPa Kopma uzaması %32 Eğilme dayanımı 103 MPa Eğilme modülü 2.397 MPa Çentikli Izod darbe 6,63 kJ/m² Yoğunluk 1,08 g/cm³ HDT (0,45 MPa) 123 °C Dayanım, rijitlik ve darbe aynı şey değil Çekme dayanımı: Çekilerek zorlanan numunenin gerilme düzeyini anlatır. MPa değeri doğrudan “kaç kilogram taşır?” cevabı değildir. Eğilme modülü: Eğilmeye karşı rijitliği anlamaya yardım eder. Yüksek değer, aynı geometride daha az esneme beklentisi demektir. Çentikli Izod: Çentik içeren standart numunenin darbe davranışıdır. Baskı parçanıza uygulanabilecek düşme yüksekliği değildir. Kopma uzaması: Test numunesinin koparken ne kadar uzadığıdır; sürekli esnetilebilirlik oranı olarak kullanılmaz. HDT, sürekli kullanım sıcaklığı değildir 123 °C, belirli bir test yükünde ölçülen deformasyon sıcaklığıdır. Bu değere bakarak parçanın aynı sıcaklıkta saatlerce yük taşıyacağını varsaymayın. Baskı yönü, katman bağları, nem, tavlama ve yük süresi gerçek parçanın davranışını değiştirir. Değerler üreticinin referans verileridir; her baskıda elde edilecek sonuç taahhüdü değildir. PA6/66 baskı ayarları ve hazırlık Bunlar Inslogic’in önerdiği başlangıç aralıklarıdır. Yazıcınızın donanım sınırlarını kontrol edin ve tam parçadan önce küçük bir deneme baskısıyla profilinizi doğrulayın. Ayar / işlem Üretici önerisi Nozul / hız – aralık 1 250–270 °C / 50–100 mm/s Nozul / hız – aralık 2 270–280 °C / 100–150 mm/s Tabla 30–50 °C; dokulu PEI Parça soğutma fanı %100 Nozul çapı 0,2 / 0,4 / 0,6 mm Baskı öncesi kurutma 80 °C / 48 saat veya 110 °C / 3 saat Kurutma ile tavlamayı karıştırmayın Kurutma, baskı öncesinde filamentteki nemi azaltmak içindir. Tavlama ise basılmış parçaya uygulanan ayrı bir ısıl işlemdir; ölçü değişimine neden olabilir. Filament, makara ve kurutucunun sıcaklık sınırları birbirinden farklıdır. Tablodaki filament sıcaklığını, makara sınırını kontrol etmeden uygulamayın. Donanımı hazırlayın: Nozul, tabla ve besleme yolunun bu malzemeye uygunluğunu kontrol edin. Nemi yönetin: Belirtilen kurutma koşulunu uygulayın; filamentin tekrar nemlenmesini önlemek için kapalı ve kuru saklayın. Yüzey ve ortamı hazırlayın: Dokulu PEI ve üreticinin önerdiği uygun yapıştırıcı/kapalı hazne yaklaşımını parçaya göre değerlendirin; büyük baskıda sıcaklık kararlılığını koruyun. Küçük numuneyle başlayın: İlk katman, yüzey, delik ölçüsü ve montajı kontrol edin. Çatlama veya katman ayrılması varsa yalnız dolgu oranını artırmakla yetinmeyin. İşlevi sınayın: Son parçayı gerçek yük, sıcaklık ve ortamda değerlendirin; ölçü kritikse son işlemden sonra yeniden ölçün. PA6/66 hakkında sık sorulan sorular Dişli veya burç basmak için PA6/66 uygun mu? Inslogic PA6/66, düşük sürtünme ve aşınma direnci özellikleri nedeniyle dişli ve kayıcı parça prototiplerinde değerlendirilebilir. Uygunluk; tork, devir, karşı yüzey, yağlama ve çalışma sıcaklığı testleriyle belirlenir. PA6/66 ile karbon elyaflı naylon arasındaki fark nedir? Bu PA6/66 takviyesizdir. Inslogic’in PA6-CF ve PA6-GF25 ürünlerine göre eğilme modülü daha düşüktür; aynı geometride daha fazla esneyebilir. Her uygulama en yüksek rijitliği gerektirmez. PA6/66 için verilen 123 °C ne anlama geliyor? Bu, 0,45 MPa test gerilimi altında bildirilen ısı deformasyon sıcaklığıdır (HDT). Sürekli çalışma sıcaklığı değildir. Parçanın gerçek kullanım sınırı yük, süre, geometri ve ortam koşullarıyla belirlenir. Bu ürünün gramajı ve rengi nedir? Bu kart PA6/66 Siyah içindir; filament çapı 1,75 mm, net filament miktarı 1 kg’dır. Uygulama fotoğrafları renk veya kutu içeriği referansı değildir; basılmış örnek parçalar ürüne dahil değildir.
