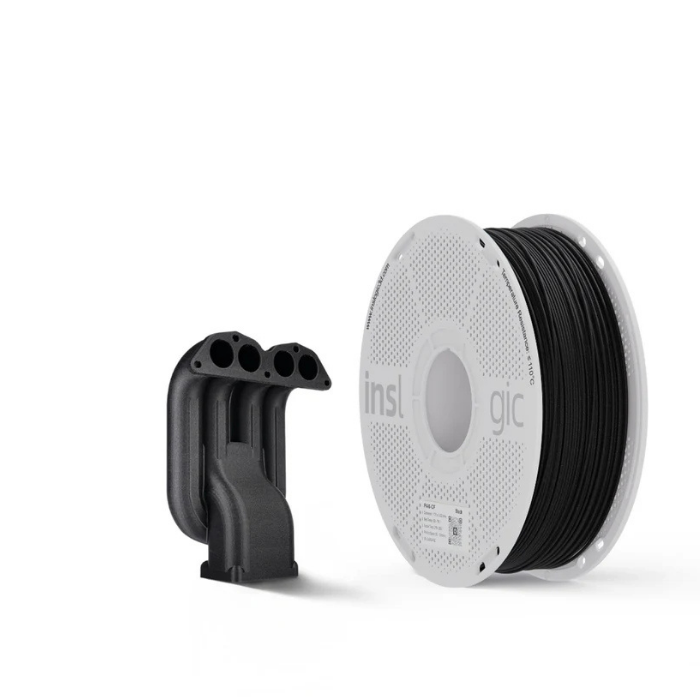

INSLOGIC • MALZEME VE UYGULAMA REHBERİ Inslogic PA6-CF Siyah Filament 1.75mm 1kg PA6 esaslı kopolimerin %20 karbon elyafla takviye edilmiş türüdür. Yük altında rijitlik ve yüksek çekme dayanımı aranan fikstür, braket ve fonksiyonel prototipler için geliştirilmiştir. Karbon elyaf içeriği, baskı donanımı ve kurutma konusunda özel hazırlık gerektirir. Öncelik: çekme dayanımı ve rijitlik Bu kart: 1,75 mm çap • 1 kg net filament • Siyah Ürün/seri görseli. Aşağıdaki fotoğraflar malzemenin uygulama örneklerini gösterir. ÇEKME DAYANIMI172 MPa EĞİLME MODÜLÜ10.202 MPa HDT • 0,45 MPa209 °C PA6-CF nedir, seçimde neye bakmalısınız? Bir parçanın kırılmadan taşıyabildiği yük ile yük altında ne kadar eğildiği farklıdır. PA6-CF’nin yüksek çekme dayanımı, ince kesitli bağlantıları değerlendirirken; eğilme modülü ise bir fikstürün konumunu korumasını düşünürken yardımcı olur. Bunlar tasarım hesabının girdileridir, bitmiş parça için otomatik yük kapasitesi değildir. Karbon elyaflı filament için aşınmaya dayanıklı nozul kullanın. Yalnız yüksek sıcaklığa çıkabilmek yeterli değildir: hotend, nozul ve filament besleme yolu birlikte uygun olmalıdır. Nem yönetimi, katman birleşimi ve yüzey kalitesi açısından baskı sürecinin parçasıdır. PA6-CF ile neler yapılabilir? Aşağıdaki fikirler, üreticinin kullanım örnekleri temel alınarak hazırlanmış tasarım önerileridir. Her birinde malzemenin yanında parçanın şekli, üretimi ve çalışma koşulu da sonucu belirler. Üretim fikstürü ve bağlama aparatı Özel geometrili dayamalar, montaj tutucuları ve konumlandırma parçaları. Bağlantı noktalarındaki yerel ezilmeyi, vida sıkma kuvvetini ve katman yönünü birlikte değerlendirin. Dişli ve mekanizma prototipi Üretici imalat ve dişli örnekleri paylaşıyor. Boyutsal uyumu test etmekle başlayan süreçte, çalışma yükü ve aşınma denemeleri de gerekir. Braket ve yapısal prototip Robotik veya makine üzerinde geometriyi ve montajı sınayan parçalar. Metal bir parçanın yerine düşünülüyorsa kesit, bağlantı ve çalışma koşulları yeniden değerlendirilmelidir; doğrudan alüminyum eşdeğeri değildir. Üreticinin PA6-CF dişli uygulaması: gerçek işlev için yük ve aşınma denemeleri önemlidir. İmalat ve montajda özel parça geliştirme. Görsel bir uygulama örneğidir; belirli makineye uygunluk belgesi değildir. Benzer filamentlerden farkı ne? PA6-CF ile PA6-GF25 farklı önceliklere sahiptir. Inslogic PA6-CF için 172 MPa çekme ve 10.202 MPa eğilme modülü; GF25 için 125 MPa ve 16.596 MPa bildiriyor. Yani bu ürün çiftinde karbon elyaflı olanın her zaman daha rijit olduğunu söylemek doğru değildir. PA12-CF ise düşük nem duyarlılığına odaklanan başka bir seçenektir. Karşılaştırmalar Inslogic’in ilgili ürün verileriyle sınırlıdır; bütün PA, PC, GF veya CF filamentler için genellenemez. Numune üretimi ve test koşulları dikkate alınmalıdır. Teknik değerleri nasıl okumalı? Özellik Üretici değeri Malzeme PA6-CF Çap / net filament 1,75 mm / 1 kg Çekme dayanımı 172 MPa Kopma uzaması %10,1 Eğilme dayanımı 254 MPa Eğilme modülü 10.202 MPa Çentikli Izod darbe 9,9 kJ/m² Yoğunluk 1,2 g/cm³ HDT (0,45 MPa) 209 °C Dayanım, rijitlik ve darbe aynı şey değil Çekme dayanımı: Çekilerek zorlanan numunenin gerilme düzeyini anlatır. MPa değeri doğrudan “kaç kilogram taşır?” cevabı değildir. Eğilme modülü: Eğilmeye karşı rijitliği anlamaya yardım eder. Yüksek değer, aynı geometride daha az esneme beklentisi demektir. Çentikli Izod: Çentik içeren standart numunenin darbe davranışıdır. Baskı parçanıza uygulanabilecek düşme yüksekliği değildir. Kopma uzaması: Test numunesinin koparken ne kadar uzadığıdır; sürekli esnetilebilirlik oranı olarak kullanılmaz. HDT, sürekli kullanım sıcaklığı değildir 209 °C, belirli bir test yükünde ölçülen deformasyon sıcaklığıdır. Bu değere bakarak parçanın aynı sıcaklıkta saatlerce yük taşıyacağını varsaymayın. Baskı yönü, katman bağları, nem, tavlama ve yük süresi gerçek parçanın davranışını değiştirir. Değerler üreticinin referans verileridir; her baskıda elde edilecek sonuç taahhüdü değildir. PA6-CF baskı ayarları ve hazırlık Bunlar Inslogic’in önerdiği başlangıç aralıklarıdır. Yazıcınızın donanım sınırlarını kontrol edin ve tam parçadan önce küçük bir deneme baskısıyla profilinizi doğrulayın. Ayar / işlem Üretici önerisi Nozul / hız 270–290 °C / 50–100 mm/s Tabla 50–70 °C; dokulu PEI Parça soğutma fanı %30 Nozul donanımı Sertleştirilmiş çelik; 0,4 veya 0,6 mm Baskı öncesi kurutma 90 °C / 12 saat veya 110 °C / 4 saat Tavlama için listelenen ayarlar 90 °C / 12 saat; 110 °C / 6 saat; 130 °C / 3 saat Kurutma ile tavlamayı karıştırmayın Kurutma, baskı öncesinde filamentteki nemi azaltmak içindir. Tavlama ise basılmış parçaya uygulanan ayrı bir ısıl işlemdir; ölçü değişimine neden olabilir. Filament, makara ve kurutucunun sıcaklık sınırları birbirinden farklıdır. Tablodaki filament sıcaklığını, makara sınırını kontrol etmeden uygulamayın. Üretici tavlama için üç sıcaklık/süre ayarı listeliyor; bunları art arda uygulanacak üç aşama olarak tarif etmiyor. Üçünü peş peşe birleştirmeyin. Parçanıza uygun işlemi üreticinin güncel yönlendirmesiyle seçip son ölçüleri doğrulayın. Donanımı hazırlayın: Nozul, tabla ve besleme yolunun bu malzemeye uygunluğunu kontrol edin. Elyaflı malzemede sertleştirilmiş çelik nozul kullanın. Nemi yönetin: Belirtilen kurutma koşulunu uygulayın; filamentin tekrar nemlenmesini önlemek için kapalı ve kuru saklayın. Yüzey ve ortamı hazırlayın: Dokulu PEI ve üreticinin önerdiği uygun yapıştırıcı/kapalı hazne yaklaşımını parçaya göre değerlendirin; büyük baskıda sıcaklık kararlılığını koruyun. Küçük numuneyle başlayın: İlk katman, yüzey, delik ölçüsü ve montajı kontrol edin. Çatlama veya katman ayrılması varsa yalnız dolgu oranını artırmakla yetinmeyin. İşlevi sınayın: Son parçayı gerçek yük, sıcaklık ve ortamda değerlendirin; ölçü kritikse son işlemden sonra yeniden ölçün. PA6-CF hakkında sık sorulan sorular Metal braket yerine PA6-CF basabilir miyim? Inslogic PA6-CF bazı braket tasarımlarında aday olabilir; fakat alüminyumla birebir eşdeğer değildir. Geometri, bağlantılar, yük yönü, sıcaklık ve zamanla deformasyon yeniden değerlendirilerek gerçek parça testi yapılmalıdır. PA6-CF standart pirinç nozul ile basılır mı? Inslogic, aşındırıcı karbon elyaf içeriği nedeniyle 0,4 veya 0,6 mm sertleştirilmiş çelik nozul önerir. Uygun sıcaklığa çıkabilen bir yazıcıda bile nozul ve besleme donanımı ayrıca kontrol edilmelidir. PA6-CF için verilen 209 °C ne anlama geliyor? Bu, 0,45 MPa test gerilimi altında bildirilen ısı deformasyon sıcaklığıdır (HDT). Sürekli çalışma sıcaklığı değildir. Parçanın gerçek kullanım sınırı yük, süre, geometri ve ortam koşullarıyla belirlenir. Bu ürünün gramajı ve rengi nedir? Bu kart PA6-CF Siyah içindir; filament çapı 1,75 mm, net filament miktarı 1 kg’dır. Uygulama fotoğrafları renk veya kutu içeriği referansı değildir; basılmış örnek parçalar ürüne dahil değildir.
