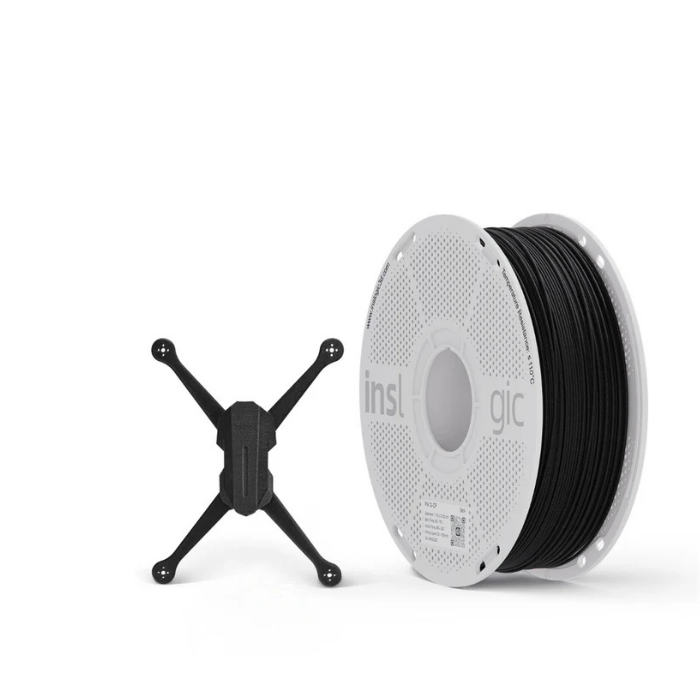

INSLOGIC • MALZEME VE UYGULAMA REHBERİ Inslogic PA12-CF Siyah Filament 1.75mm 1kg PA12 esaslı, %20 karbon elyaf takviyeli bir mühendislik filamentidir. Inslogic bu malzemede düşük nem duyarlılığını öne çıkarır. Boyutsal kararlılık, düşük yoğunluk ve fonksiyonel parça üretimini birlikte değerlendiren tasarımlar için bir seçenektir. Öncelik: nem duyarlılığı ve boyutsal kararlılık Bu kart: 1,75 mm çap • 1 kg net filament • Siyah Ürün/seri görseli. Aşağıdaki fotoğraflar malzemenin uygulama örneklerini gösterir. ÇEKME DAYANIMI103 MPa EĞİLME MODÜLÜ5.468 MPa HDT • 0,45 MPa177 °C PA12-CF nedir, seçimde neye bakmalısınız? Bir parçanın yazıcıdan doğru ölçüde çıkması kadar, çalıştığı ortamda ölçüsünü koruması da önemlidir. PA12-CF’nin düşük nem duyarlılığı bu tür birleşimlerde değerlendirilir. Ancak “az nem alır” demek, kurutma gerektirmez veya ölçüsü hiç değişmez demek değildir. Üreticinin metin bölümündeki yaklaşık 176 °C ifadesi yerine teknik tablodaki 177 °C HDT değeri esas alınmıştır. Bu kartın net filament miktarı 1 kg’dır; üreticinin farklı ambalaj seçenekleri bu ürünün seçenekleri olarak sunulmaz. PA12-CF ile neler yapılabilir? Aşağıdaki fikirler, üreticinin kullanım örnekleri temel alınarak hazırlanmış tasarım önerileridir. Her birinde malzemenin yanında parçanın şekli, üretimi ve çalışma koşulu da sonucu belirler. Rulman yuvası ve montaj gövdesi Üretici rulman yuvası örneği gösteriyor. Yuvanın geçme toleransını, bağlantı yükünü ve varsa tavlama sonrası boyutlarını ölçerek ilerleyin. Hafif aparat ve robotik prototip Düşük yoğunluk, hareket eden bir aparatta kütleyi azaltma hedefiyle birlikte düşünülebilir. Gerçek parça ağırlığı hacim, duvar sayısı ve dolguya bağlıdır. Üretim yardımcıları Fikstürler, makine üzeri özel tutucular ve montaj parçaları. Üretici endüstriyel kullanım örnekleri sunar; belirli yağ veya soğutma sıvısıyla sürekli temasta uygunluğu ayrıca kontrol edin. Üreticinin PA12-CF rulman yuvası örneği: geçme toleransı tasarımın önemli bir parçasıdır. Üretici sayfasındaki imalat ortamı: özel geometriye sahip üretim yardımcıları için bir uygulama örneği. Benzer filamentlerden farkı ne? PA6-CF daha yüksek çekme dayanımı ve eğilme modülü bildirir: 172 MPa ve 10.202 MPa. PA12-CF’de bu değerler 103 MPa ve 5.468 MPa; yoğunluk ise 1,0466 g/cm³. PA12-CF seçimi “her yönden daha güçlü” olduğu için değil, nem duyarlılığı ve yoğunluk gibi farklı öncelikler için yapılabilir. Karşılaştırmalar Inslogic’in ilgili ürün verileriyle sınırlıdır; bütün PA, PC, GF veya CF filamentler için genellenemez. Numune üretimi ve test koşulları dikkate alınmalıdır. Teknik değerleri nasıl okumalı? Özellik Üretici değeri Malzeme PA12-CF Çap / net filament 1,75 mm / 1 kg Çekme dayanımı 103 MPa Kopma uzaması %12,8 Eğilme dayanımı 162 MPa Eğilme modülü 5.468 MPa Çentikli Izod darbe 13,2 kJ/m² Yoğunluk 1,0466 g/cm³ HDT (0,45 MPa) 177 °C Dayanım, rijitlik ve darbe aynı şey değil Çekme dayanımı: Çekilerek zorlanan numunenin gerilme düzeyini anlatır. MPa değeri doğrudan “kaç kilogram taşır?” cevabı değildir. Eğilme modülü: Eğilmeye karşı rijitliği anlamaya yardım eder. Yüksek değer, aynı geometride daha az esneme beklentisi demektir. Çentikli Izod: Çentik içeren standart numunenin darbe davranışıdır. Baskı parçanıza uygulanabilecek düşme yüksekliği değildir. Kopma uzaması: Test numunesinin koparken ne kadar uzadığıdır; sürekli esnetilebilirlik oranı olarak kullanılmaz. HDT, sürekli kullanım sıcaklığı değildir 177 °C, belirli bir test yükünde ölçülen deformasyon sıcaklığıdır. Bu değere bakarak parçanın aynı sıcaklıkta saatlerce yük taşıyacağını varsaymayın. Baskı yönü, katman bağları, nem, tavlama ve yük süresi gerçek parçanın davranışını değiştirir. Değerler üreticinin referans verileridir; her baskıda elde edilecek sonuç taahhüdü değildir. PA12-CF baskı ayarları ve hazırlık Bunlar Inslogic’in önerdiği başlangıç aralıklarıdır. Yazıcınızın donanım sınırlarını kontrol edin ve tam parçadan önce küçük bir deneme baskısıyla profilinizi doğrulayın. Ayar / işlem Üretici önerisi Nozul / hız 260–280 °C / 50–100 mm/s Tabla 60–70 °C; dokulu PEI Parça soğutma fanı %70 Nozul donanımı Sertleştirilmiş çelik; 0,4 veya 0,6 mm Baskı öncesi kurutma 90 °C / 12 saat veya 110 °C / 4 saat Tavlama için listelenen ayarlar 90 °C / 12 saat; 110 °C / 6 saat; 130 °C / 3 saat Kurutma ile tavlamayı karıştırmayın Kurutma, baskı öncesinde filamentteki nemi azaltmak içindir. Tavlama ise basılmış parçaya uygulanan ayrı bir ısıl işlemdir; ölçü değişimine neden olabilir. Filament, makara ve kurutucunun sıcaklık sınırları birbirinden farklıdır. Tablodaki filament sıcaklığını, makara sınırını kontrol etmeden uygulamayın. Üretici tavlama için üç sıcaklık/süre ayarı listeliyor; bunları art arda uygulanacak üç aşama olarak tarif etmiyor. Üçünü peş peşe birleştirmeyin. Parçanıza uygun işlemi üreticinin güncel yönlendirmesiyle seçip son ölçüleri doğrulayın. Donanımı hazırlayın: Nozul, tabla ve besleme yolunun bu malzemeye uygunluğunu kontrol edin. Elyaflı malzemede sertleştirilmiş çelik nozul kullanın. Nemi yönetin: Belirtilen kurutma koşulunu uygulayın; filamentin tekrar nemlenmesini önlemek için kapalı ve kuru saklayın. Yüzey ve ortamı hazırlayın: Dokulu PEI ve üreticinin önerdiği uygun yapıştırıcı/kapalı hazne yaklaşımını parçaya göre değerlendirin; büyük baskıda sıcaklık kararlılığını koruyun. Küçük numuneyle başlayın: İlk katman, yüzey, delik ölçüsü ve montajı kontrol edin. Çatlama veya katman ayrılması varsa yalnız dolgu oranını artırmakla yetinmeyin. İşlevi sınayın: Son parçayı gerçek yük, sıcaklık ve ortamda değerlendirin; ölçü kritikse son işlemden sonra yeniden ölçün. PA12-CF hakkında sık sorulan sorular PA6-CF mi PA12-CF mi seçmeliyim? Inslogic PA6-CF daha yüksek çekme dayanımı ve eğilme modülü bildirir. PA12-CF ise düşük nem duyarlılığı ve daha düşük yoğunluğuyla değerlendirilir. Daha yüksek fiyat veya farklı naylon türü her özellikte üstünlük anlamına gelmez. PA12-CF az nem alıyorsa kurutmak gerekli mi? Evet. Inslogic yine 90 °C’de 12 saat veya 110 °C’de 4 saat kurutma önerir. Düşük nem duyarlılığı, nemden tamamen etkilenmeme anlamına gelmez. PA12-CF için verilen 177 °C ne anlama geliyor? Bu, 0,45 MPa test gerilimi altında bildirilen ısı deformasyon sıcaklığıdır (HDT). Sürekli çalışma sıcaklığı değildir. Parçanın gerçek kullanım sınırı yük, süre, geometri ve ortam koşullarıyla belirlenir. Bu ürünün gramajı ve rengi nedir? Bu kart PA12-CF Siyah içindir; filament çapı 1,75 mm, net filament miktarı 1 kg’dır. Uygulama fotoğrafları renk veya kutu içeriği referansı değildir; basılmış örnek parçalar ürüne dahil değildir.
