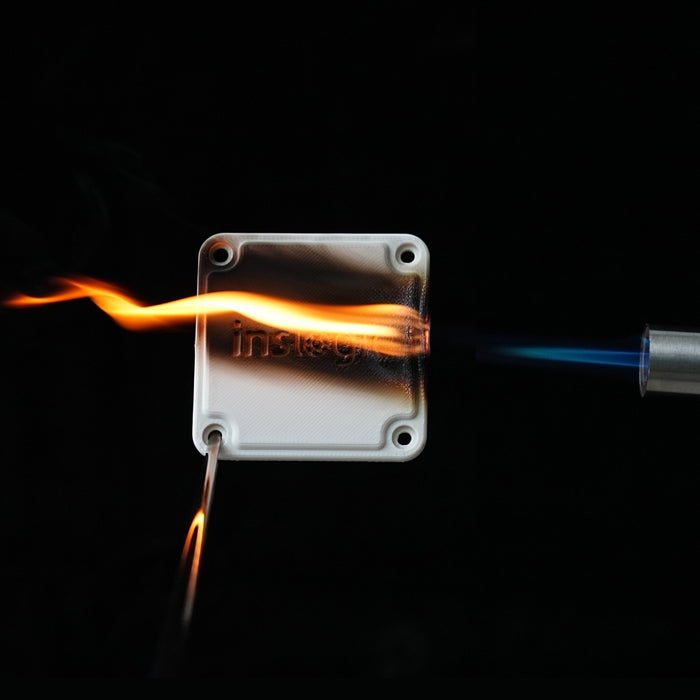

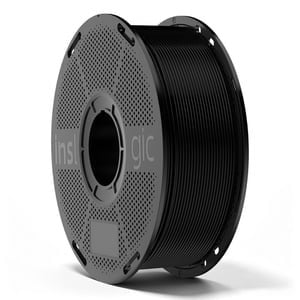

INSLOGIC • MALZEME VE UYGULAMA REHBERİ Inslogic ABS FR V0 Siyah Filament 1.75mm 1kg FR, alev geciktirici anlamına gelir. Inslogic bu ABS malzeme için UL 94 V-0 sınıfı beyan eder. Özellikle elektrik ve elektronik muhafaza tasarımlarında alev davranışını değerlendirmek isteyenler için geliştirilmiştir; bitmiş parçanın uygunluğu ayrıca doğrulanmalıdır. Öncelik: alev davranışı Bu kart: 1,75 mm çap • 1 kg net filament • Siyah Üreticinin alev davranışı gösterimi. Görsel, bitmiş parçanızın sertifikası değildir. ÇEKME DAYANIMI35 MPa EĞİLME MODÜLÜ2.460 MPa HDT • 0,45 MPa86 °C ABS FR V0 nedir, seçimde neye bakmalısınız? V-0, bir yanıcılık testindeki sınıflandırmadır; “yanmaz”, yangını engeller veya her elektrikli cihazda doğrudan kullanılabilir anlamına gelmez. Numune kalınlığı, renk ve test koşulu önemlidir. Üreticinin malzeme beyanı, sizin bastığınız kutuya otomatik olarak sertifika kazandırmaz. İncelenen üretici sayfasında bu Siyah stok kartına özel renk/kalınlık kapsamını gösteren ayrı bir sertifika sunulmuyor. Sertifika gerektiren projelerde belge kapsamını üreticiden teyit edin. Sayfada geçen A1 mini bir yazıcı modelidir; otomatik filament besleyici değildir. Yalnız 1,75 mm çap eşleşmesi yazıcı veya AMS uyumluluğunu kanıtlamaz. ABS FR V0 ile neler yapılabilir? Aşağıdaki fikirler, üreticinin kullanım örnekleri temel alınarak hazırlanmış tasarım önerileridir. Her birinde malzemenin yanında parçanın şekli, üretimi ve çalışma koşulu da sonucu belirler. Elektronik muhafaza prototipi Kart kutuları, kapaklar ve bağlantı kutusu tasarımları. Kablo geçişi, havalandırma, vida yuvası ve et kalınlığını birlikte planlayın. Elektrikli ürün gövdesi geliştirme Üretici priz gövdesi ve bağlantı kutusu görselleri kullanır. Bunlar uygulama örnekleridir; şebeke elektriğine bağlanacak bir üründe alev sınıfının yanında yalıtım, sıcaklık ve ilgili ürün güvenliği testleri gerekir. Montaj ve yerleşim denemesi Kapak kapanması, konektör açıklığı ve cihaz içi yerleşimi gerçek boyutta test edebilirsiniz. Görsel veya ölçü doğrulaması, elektriksel uygunluk testinin yerini tutmaz. Üreticinin bağlantı kutusu tasarım örneği. Fotoğraftaki Natural renk, bu karttaki Siyah rengi temsil etmez. Üreticinin elektrikli ürün muhafazası örneği; hazır ve sertifikalı bir priz satışı veya kullanım onayı değildir. Benzer filamentlerden farkı ne? Bu ürünü sıradan ABS veya PC-ABS’den ayıran temel seçim nedeni üreticinin alev geciktiricilik beyanıdır. En yüksek HDT veya en yüksek çekme dayanımını arayan herkes için otomatik tercih değildir. Örneğin burada HDT 86 °C, PC-ABS’de 103 °C olarak verilir; alev davranışı ile yük altında ısıl deformasyon ayrı özelliklerdir. Karşılaştırmalar Inslogic’in ilgili ürün verileriyle sınırlıdır; bütün PA, PC, GF veya CF filamentler için genellenemez. Numune üretimi ve test koşulları dikkate alınmalıdır. Teknik değerleri nasıl okumalı? Özellik Üretici değeri Malzeme ABS FR V0 Çap / net filament 1,75 mm / 1 kg Çekme dayanımı 35 MPa Kopma uzaması %108 Eğilme dayanımı 55 MPa Eğilme modülü 2.460 MPa Çentikli Izod darbe 13,2 kJ/m² Yoğunluk 1,1 g/cm³ HDT (0,45 MPa) 86 °C Dayanım, rijitlik ve darbe aynı şey değil Çekme dayanımı: Çekilerek zorlanan numunenin gerilme düzeyini anlatır. MPa değeri doğrudan “kaç kilogram taşır?” cevabı değildir. Eğilme modülü: Eğilmeye karşı rijitliği anlamaya yardım eder. Yüksek değer, aynı geometride daha az esneme beklentisi demektir. Çentikli Izod: Çentik içeren standart numunenin darbe davranışıdır. Baskı parçanıza uygulanabilecek düşme yüksekliği değildir. Kopma uzaması: Test numunesinin koparken ne kadar uzadığıdır; sürekli esnetilebilirlik oranı olarak kullanılmaz. HDT, sürekli kullanım sıcaklığı değildir 86 °C, belirli bir test yükünde ölçülen deformasyon sıcaklığıdır. Bu değere bakarak parçanın aynı sıcaklıkta saatlerce yük taşıyacağını varsaymayın. Baskı yönü, katman bağları, nem, tavlama ve yük süresi gerçek parçanın davranışını değiştirir. Değerler üreticinin referans verileridir; her baskıda elde edilecek sonuç taahhüdü değildir. ABS FR V0 baskı ayarları ve hazırlık Bunlar Inslogic’in önerdiği başlangıç aralıklarıdır. Yazıcınızın donanım sınırlarını kontrol edin ve tam parçadan önce küçük bir deneme baskısıyla profilinizi doğrulayın. Ayar / işlem Üretici önerisi Nozul / hız – aralık 1 240–250 °C / 50–100 mm/s Nozul / hız – aralık 2 250–260 °C / 100–200 mm/s Tabla 80–100 °C; dokulu PEI Parça soğutma fanı Kapalı Yardımcı fan %20 Nozul çapı 0,2 / 0,4 / 0,6 mm Baskı öncesi kurutma 50 °C / 4–6 saat Kurutma ile tavlamayı karıştırmayın Kurutma, baskı öncesinde filamentteki nemi azaltmak içindir. Tavlama ise basılmış parçaya uygulanan ayrı bir ısıl işlemdir; ölçü değişimine neden olabilir. Filament, makara ve kurutucunun sıcaklık sınırları birbirinden farklıdır. Tablodaki filament sıcaklığını, makara sınırını kontrol etmeden uygulamayın. Donanımı hazırlayın: Nozul, tabla ve besleme yolunun bu malzemeye uygunluğunu kontrol edin. Nemi yönetin: Belirtilen kurutma koşulunu uygulayın; filamentin tekrar nemlenmesini önlemek için kapalı ve kuru saklayın. Yüzey ve ortamı hazırlayın: Dokulu PEI ve üreticinin önerdiği uygun yapıştırıcı/kapalı hazne yaklaşımını parçaya göre değerlendirin; büyük baskıda sıcaklık kararlılığını koruyun. Küçük numuneyle başlayın: İlk katman, yüzey, delik ölçüsü ve montajı kontrol edin. Çatlama veya katman ayrılması varsa yalnız dolgu oranını artırmakla yetinmeyin. İşlevi sınayın: Son parçayı gerçek yük, sıcaklık ve ortamda değerlendirin; ölçü kritikse son işlemden sonra yeniden ölçün. ABS FR V0 hakkında sık sorulan sorular Elektronik kutusu için alev geciktirici filament hangisi? Inslogic ABS FR V0, üreticinin UL 94 V-0 beyanıyla sunduğu seçenektir. Ancak basılmış kutunun sertifikasyonu ayrıdır; renk, et kalınlığı, üretim yöntemi ve uygulamaya ait gereklilikler doğrulanmalıdır. ABS FR V0 ile bastığım priz gövdesi doğrudan kullanılabilir mi? Filamentin V-0 beyanı tek başına yeterli değildir. Basılmış gövdenin elektriksel yalıtımı, ısıl davranışı ve ilgili ürün güvenliği şartları ayrıca değerlendirilmelidir. Üretici fotoğrafı bir kullanım onayı değildir. ABS FR V0 için verilen 86 °C ne anlama geliyor? Bu, 0,45 MPa test gerilimi altında bildirilen ısı deformasyon sıcaklığıdır (HDT). Sürekli çalışma sıcaklığı değildir. Parçanın gerçek kullanım sınırı yük, süre, geometri ve ortam koşullarıyla belirlenir. Bu ürünün gramajı ve rengi nedir? Bu kart ABS FR V0 Siyah içindir; filament çapı 1,75 mm, net filament miktarı 1 kg’dır. Uygulama fotoğrafları renk veya kutu içeriği referansı değildir; basılmış örnek parçalar ürüne dahil değildir.
