Bu sayfa Revopoint Trackit 3B tarayıcısının kapsamlı Türkçe incelemesini, test sonuçlarını, görsellerini ve teknik özelliklerini içerir.
İşaretleyicisiz Tarama
Mavi Lazer
Profesyonel Doğruluk
Revopoint Trackit İncelemesi: İşaretleyicisiz Mavi Lazer 3B Tarayıcı ile Profesyonel Doğruluk
Revopoint Trackit
marker-free 3D tarayıcı
mavi lazer
0,02 mm doğruluk
Ön Yazı: Revopoint’in yeni nesil 3B tarayıcı çözümü Trackit, işaretleyici kullanmadan yüksek doğrulukla tarama yapabilmesiyle dikkat çekiyor. Çift modlu mavi lazer teknolojisi, 0,02 mm’ye kadar hassasiyet ve geniş tarama hacmi sunan cihaz; ürün geliştirme, tersine mühendislik ve kalite kontrol gibi profesyonel uygulamalar için güçlü bir seçenek. Bu incelemede Trackit’in teknik özelliklerini, yazılımını, kalibrasyon adımlarını, test sonuçlarını ve gerçek kullanım deneyimlerini tüm detaylarıyla bulabilirsiniz.
Fiyatlandırma: Trackit Standard Edition 4.980 $’dan başlıyor. Revo Design yazılımıyla birlikte Design Edition paketi 5.508 $. Revo Track yazılımı ücretsiz; Revo Design 30 günlük denemeden sonra lisans gerektirir.

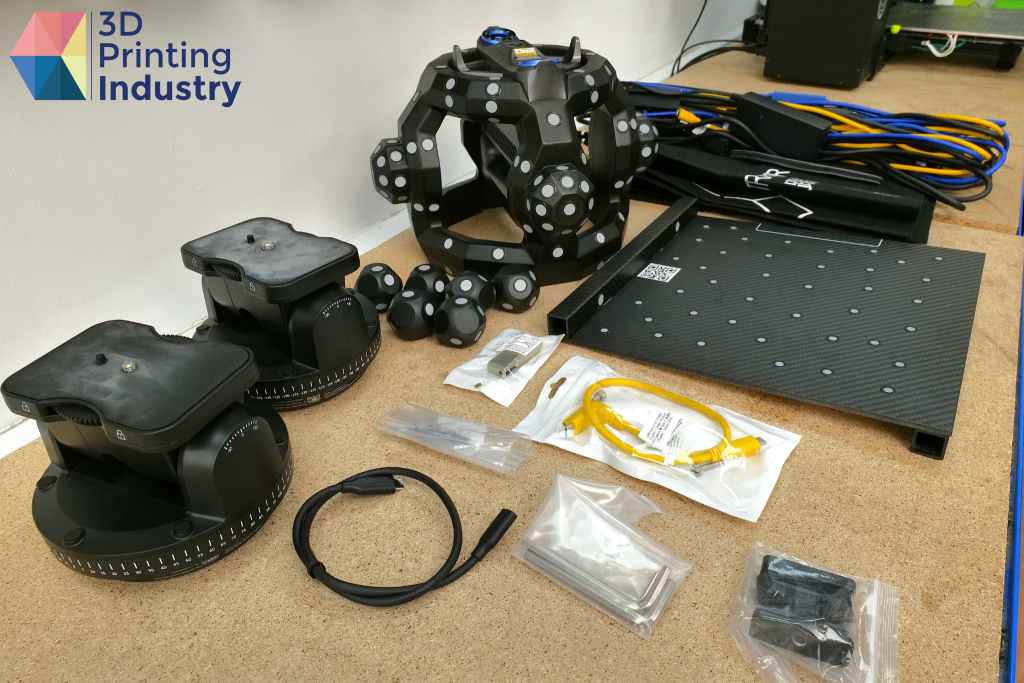

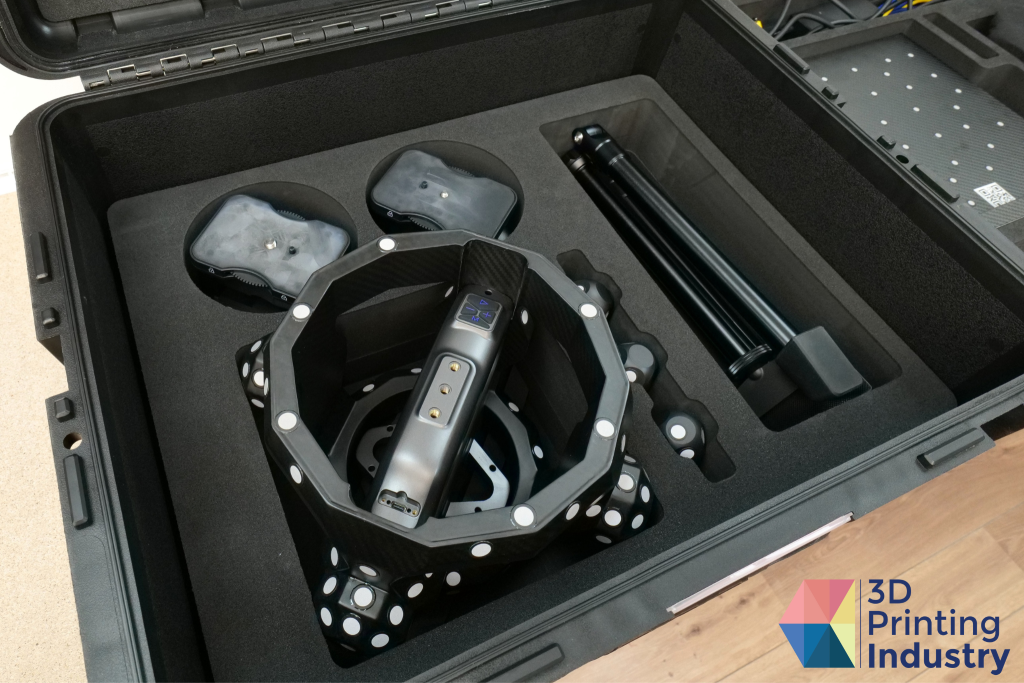

Revopoint Trackit 3B tarama sistemi kutu açılışı.
Neden Revopoint Trackit?
Trackit, iki tarama modu ile farklı yüzey ve kullanım senaryolarını kapsar. 30 hat mavi lazer çapraz deseni hızlı, verimli tarama için optimize edilmiştir ve koyu/yansıtıcı malzemelerde başarılıdır. Tek hat mavi lazer ise derin delikler, oyuklar ve karmaşık geometrilerde detay yakalamada öne çıkar. Böylece küçük karmaşık parçalardan geniş düz yüzeylere zahmetsizce geçiş yapılabilir.
30 çizgili ve tek çizgili mavi lazer modları ile esnek tarama.
Tarayıcı saniyede 1.500.000 nokta toplayarak yoğun nokta bulutları oluşturur. Lazer tabanlı yapı sayesinde iç/dış mekânda ortam ışığında stabil performans sergiler (doğrudan güneş ışığında her optik sistem gibi doğruluk etkilenebilir). Karbon fiber yekpare gövde rijitlik sağlar, deformasyonu azaltır ve uzun seanslarda ergonomiyi artırır.
Hafif ve rijit karbon fiber gövde ile uzun süreli kullanımda konfor.
Çift kameralı takip istasyonu, tarayıcının konumunu otomatik izleyerek marker ihtiyacını kaldırır; gerçek zamanlı hata telafisi ile konumsal doğruluğu korur. 6 m kablo ile büyük objelerin etrafında yeniden konumlandırmak kolaydır; 4 m’ye kadar mesafede etkili çalışır ve geniş takip alanlarını destekler.
Revo Track Yazılımı Ne Kadar İyi?
Revo Track (beta) tarama, temizleme, hizalama, füzyon, birleştirme, ağ (mesh) ve doku işlemlerini kapsayan ücretsiz bir araçtır. Yeni başlayanlar için sade arayüz; Home, Learning ve Contact Us sekmeleri ile öğrenme eğrisini kısaltır. Track Scan, Multipositioning ve Marker Scan modları desteklenir. Canlı nokta bulutu, kare hızı ve cihaz sıcaklığı gibi metrikler gösterilir.
Revo Track ana ekran ve işleme arayüzü.
Yakınlık çubuğu optimal mesafeyi korumaya yardımcı olur; kaliteye göre renk kodlama (yeşil/portakal) hızlı geri bildirim sunar. Ancak ileri kullanıcılar için bazı mesh düzenleme ve manuel birleştirme araçları eksik, birleştirme hataları zaman zaman iş akışını yavaşlatabiliyor. Revo Design ise taramadan CAD’e tersine mühendislik için ücretli çözüm (30 gün deneme sonrası lisans gerektirir).
Temizleme, füzyon, birleştirme ve ağ oluşturma adımları.
Revopoint Trackit Kalibrasyonu
1) Tarayıcı Kalibrasyonu (5–10 dk): Kutudan çıkan kalibrasyon paneli ile görseller ve GIF’ler eşliğinde manuel yapılır.
2) Takipçi Kalibrasyonu (30–40 dk): Çift eksenli motorlu gimbal otomatik, tekrarlanabilir hareketler yapar; kullanıcı sadece mesafeleri ayarlar.
3) El-Göz Kalibrasyonu (~20 dk): Takipçi + tarayıcı + kalibrasyon paneli birlikte; sistem mesafe değişimine göre işlemi otomatik yürütür.
Trackit’i İncele / Satın Alma Seçenekleri

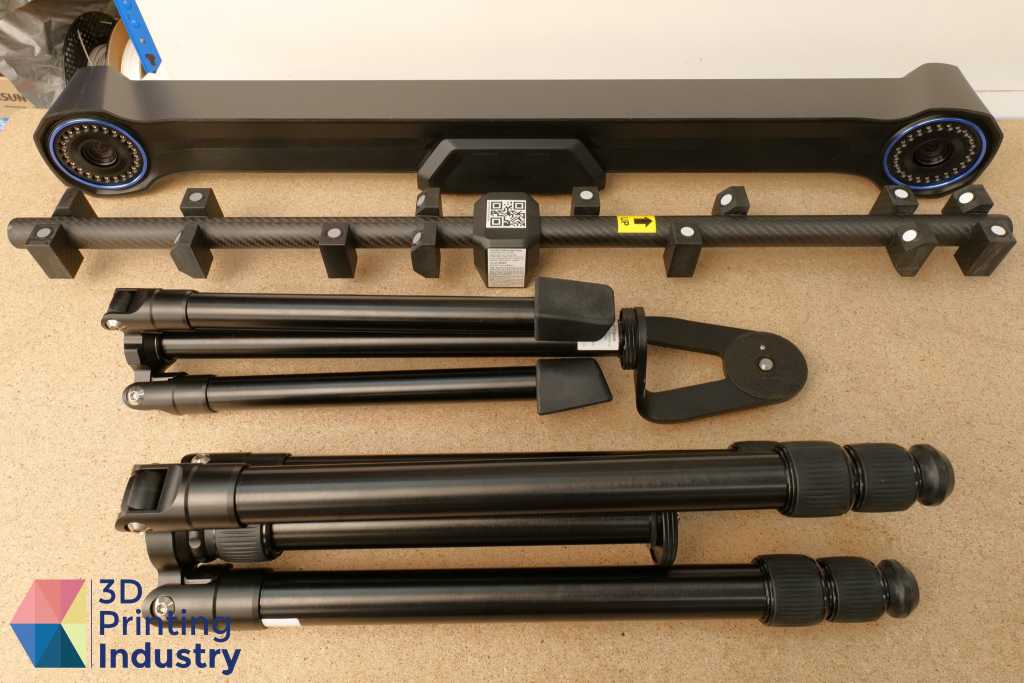

Tarayıcı, takip barı ve kalibrasyon bileşenleri.
Kıyaslama: 3DPI Test Karosu ve Malzeme Testleri
3DPI tarama karosu ile (geometriler, dokular, renkler) 30 dakikada kapsamlı test yapıldı. Çıkıntılı “3” karakterinin alt bölgesi dar boşluktan ötürü zorlayıcı olsa da veriler post-prosesle tamamlandı. 18 mm derinlikteki “I” karakterinde 30 hat lazer beklenenden iyi performans verdi; kenar keskinliğinde küçük puan kaybı oldu.
Karakter bazlı doğruluk: derinlik ve alt boşluklar başarılı.
Yan yüzdeki “3D Printing Industry” küçük metin başarıyla yakalandı. 1 mm altı altıgen oyuklar çok küçük boyutları nedeniyle yuvarlaklaşma gösterdi; yeniden tarama az iyileştirdi. Oluklu yüzey ise mükemmel (5/5) skorla boşluksuz ve keskin çıktı.
Altıgen oyuklarda keskin köşeler kısmen yumuşadı.
Oluklu yüzey: 5/5 kalite, boşluksuz ağ.
Delik matrisi testinde 4,5/5 puan alındı; 0,6 mm delikte kısmi kayıp olsa da genel kaliteyi etkilemedi.
Delik matrisi: fiziksel parça.
Tarama sonucu: dairesellik ve yüzey kalitesi yüksek.
Malzeme testleri: Halı, kumaş, sünger ve zımpara gibi dokulu yüzeylerde hatasız veya az hatalı, detay seviyesi yüksek çıktı üretildi. Lastik dişi ve mat siyah plastik parçada ayrıntı korunumu dikkat çekti. Reflektif malzemede (ör. metalik) beklenenden iyi sonuç alındı; şeffaf PETG beklenildiği gibi başarısız (0) oldu. PETG hariç ortalama skor 3,41/5.
Malzeme bazlı performans radar grafiği (yüksek skor: daha iyi).
Gerçek Uygulama Testleri
Küçük & Karmaşık: 3B Baskı Deniz Feneri
İç-dış geometri uyumu ve hizalama hatasız.
Mat Siyah Kask (Düşük Yansıtma)
Mat siyah yüzeyler genelde zordur; Trackit püskürtücü kullanmadan stabil takip ve tutarlı nokta bulutu sağladı. Vizör bağlantısı çevresinde az miktarda yumuşama post-proseste düzeltildi.
Reflektif Metal: Debriyaj Sepeti ve Titanyum Egzoz
Marker olmadan güvenilir takip; simetrik, az öz nitelikli parçalarda tek kaliteli tarama ile sonuç almak birleşim hatalarını azaltır. Titanyum egzozda yüzey parazitleri yazılımın izolasyon araçlarıyla temizlenerek net ağ elde edildi.
Reflektif yüzeylerde doğru ışık ve mesafe kritik.
Temizlenmiş ağ ile kullanıma hazır model.
Büyük Kıvrımlı Geometri: Motosiklet Ön Jant
Parlak kaplamalı jant ilk denemede spreysiz zordu. 3B tarama spreyi uygulandıktan sonra iki tarama birleştirilerek tam model elde edildi. Parlak parçalarda yüzey hazırlığı kaliteyi dramatik artırır.
Tersine Mühendislik: Far Kapağı → STL → 3B Baskı
Trackit, OEM far bileşenleriyle birebir uyumlu bir replika parça üretmemizi sağladı; küçük mesh boşlukları birleşim aşamasında temizlendi.
Detaylı yüzey, sınırlı boşluklar.
3B baskı parça: orijinal parçayla tam uyum.
Genel Değerlendirme
Artılar
- İşaretleyicisiz takip ile hızlı kurulum, geniş çalışma hacmi.
- Çift lazer modu: hız (30 hat) ve derin detay (tek hat).
- Doğruluk: 0,02 mm tarayıcı, 0,02 + 0,04 mm × L (m) volümetrik.
- Malzeme uyumu: mat siyah ve reflektif yüzeylerde ortalama üzeri.
- Fiyat/performans: profesyonel sınıfta erişilebilir maliyet.
Eksiler
- Revo Track’te ileri mesh düzenleme ve manuel birleştirme araçları sınırlı.
- Çok parlak/şeffaf yüzeylerde hâlâ yüzey hazırlığı (sprey) gerekebilir.
- Birleştirme hataları nadiren iş akışını yavaşlatabiliyor.
Kimler İçin? Ürün geliştirme, tersine mühendislik, kalite kontrol, endüstriyel tasarım, eğitim ve atölye kullanımı. Hem profesyoneller hem de üst seviye hobiciler için güçlü bir yükseltme.
Revopoint Trackit Teknik Özellikleri
| 3B Tarayıcı |
| Doğruluk |
0,02 mm’ye kadar |
| Birleşik Nokta Aralığı |
0,05 mm’ye kadar |
| Tarama Hızı |
1.500.000 nokta/sn’ye kadar |
| Işık Kaynağı |
30 Mavi Lazer Çapraz Hat + Tek Mavi Lazer Hat |
| Çalışma Mesafesi |
200–400 mm |
| Tek Kare Alan @200 mm |
160 × 70 mm |
| Tek Kare Alan @400 mm |
320 × 215 mm |
| Ağırlık |
1,2 kg |
| Boyutlar |
295 × 295 × 205 mm |
| Çalışma Sıcaklığı |
0–40 °C |
| Çıktı Formatları |
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Takipçi (Tracker) |
| Parça Boyutu Aralığı |
0,01–6 m |
| Volümetrik Doğruluk |
0,02 + 0,04 mm × L (m) |
| Çalışma Mesafesi |
1500–4000 mm |
| Min. Takip Alanı @1500 mm |
1304 × 1067 mm |
| Maks. Takip Alanı @4000 mm |
3260 × 2845 mm |
| Takip Hacmi |
11 m³ |
| Ağırlık |
1,8 kg |
| Boyutlar |
686 × 115 × 111 mm |
| Takip Bandı |
Kızılötesi |
| Kalibrasyon |
Otomatik (takipçi); tarayıcı manuel |
| Destekli Aksesuarlar |
Kalibrasyon Paneli, Kalibrasyon Direği, Çift Eksenli Gimbal, Ankraj Blok, Büyük Döner Tabla |
Sıkça Sorulan Sorular (SSS)
Trackit işaretleyici kullanmadan nasıl takip ediyor?
Çift kameralı optik takip barı, tarayıcının konumunu gerçek zamanlı izler ve hata telafisi yaparak konumsal sürüklenmeyi minimize eder.
Parlak metal ve cam gibi zorlu yüzeylerde ne yapmalıyım?
Metal gibi yüksek yansıtıcı yüzeylerde ışık-görüş açısı ve mesafe kritik; gerekiyorsa tarama spreyi kullanın. Şeffaf (cam/PETG) yüzeyler lazeri geri yansıtmaz; opaklaştırma şarttır.
Hangi yazılımı kullanmalıyım?
Toplama ve temel işleme için Revo Track (ücretsiz); ölçülendirme, parametrik yüzey/katı ve CAD’e aktarım için Revo Design (ücretli).
Hız mı doğruluk mu? Hangi lazer modunu seçmeliyim?
30 hat mod, geniş alan ve hız için; tek hat mod, derin oyuklar ve ince detaylar için idealdir.
Kalibrasyonu ne sıklıkla yapmalıyım?
Sistem en son kalibrasyon parametrelerini saklar. Cihaz taşındıysa, sıcaklık farkı yüksekse veya doğruluk düştüyse tekrar kalibre edin.
